塑殼氣動扳手用途：
1.汽車、摩托車、電動車、自行車等組裝裝配作業和維修保養；
2.馬達、引擎、電機、發電機、農機、空壓機、小型機械、電子電器、家電、木器家具等產品的組裝裝配作業和維修保養。
3.汽車，火車，船舶及中大型機械組合安裝與維修售后。
4.建筑，鋼骨鋼構結構，橋梁，電力，發電站，核電站等螺栓擰緊拆裝作業。

塑殼氣動扳手特點：（塑鋼外殼，強度更高不變形，提高耐用度）
1.針對高量產生產線強度，相關零部件經過專業化熱處理，使產品性能更強；
2.產品質量輕，扭力輸出效果好，能顯著提高工作效率；

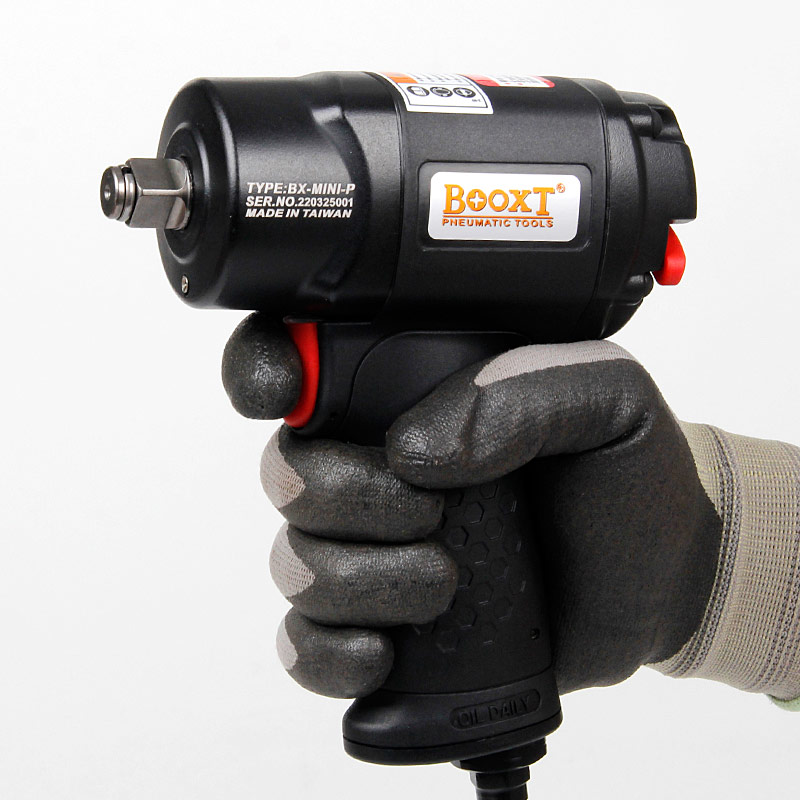

3.人體工學設計，長時間使用手部不易感到疲勞。

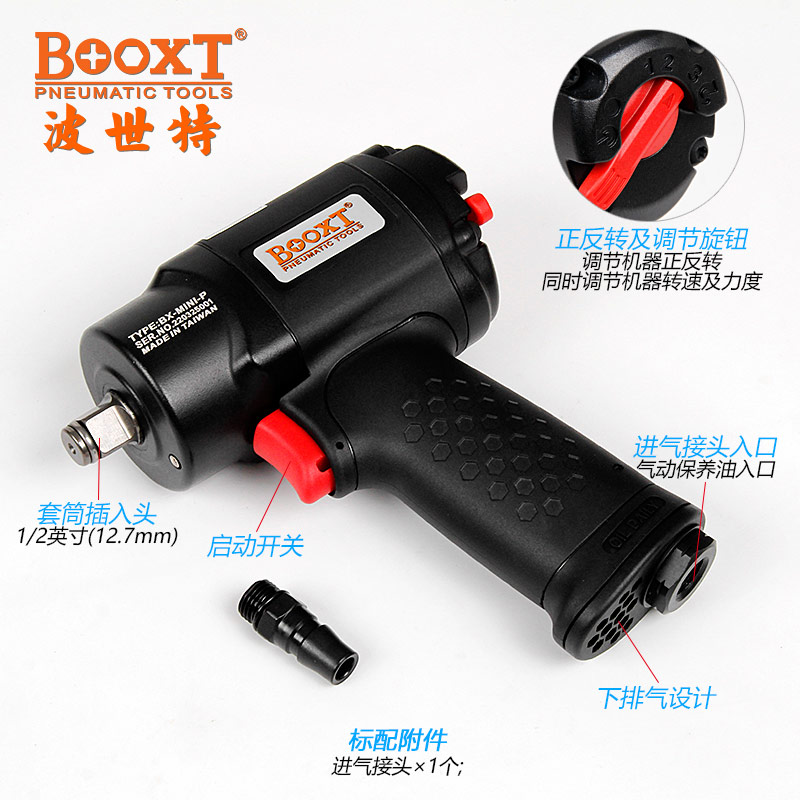

4.下排氣設計，有效降低噪音值。
5.單環錘設計，扭力大，使用壽命長。
6.塑鋼外殼，強度更高，重量更輕。
7.工業級設計，適合高強度工作量。

注意：本機適合機械牙螺絲，不適合自攻牙螺絲。

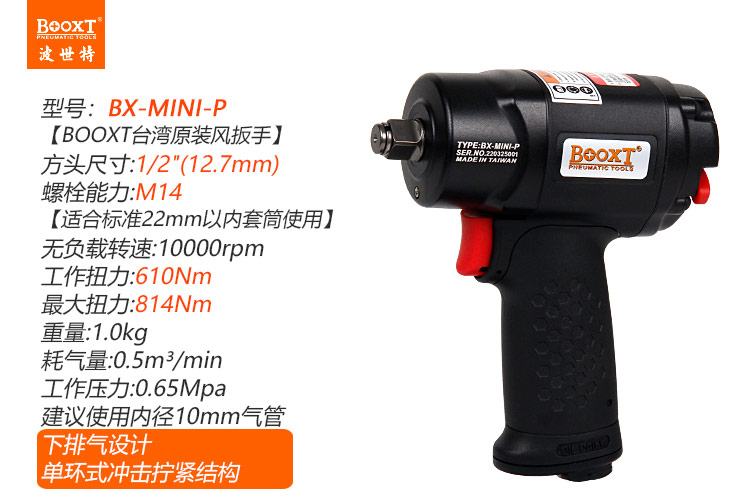

型號參數：
型號規格：BX-MINI-P    【工業型/單環結構】
方頭尺寸：1/2" 【12.7mm】；
螺絲能力：14mm；
空載轉速：10000rpm；
工作扭力：610Nm；
峰值扭力：814Nm

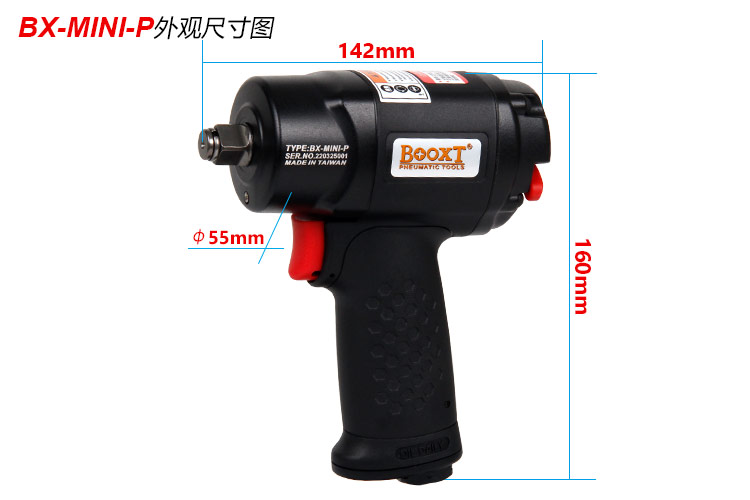

長    度：142mm；
重      量：1.0kg；
耗氣量：0.5m3/min；
工作壓力：0.63Mpa；
推薦使用內徑10mm氣管；
建議配合空氣調理組使用。

東莞市強勁五金工具有限公司提供臺灣BOOXT波世特品牌氣動工具，塑殼氣動扳手BX-MINI-P廠家直銷，首件享特價。咨詢熱線：4008301980

BOOXT波世特氣動工具購前須知

一、氣動工具使用必備條件

1、個人使用：活塞式空壓機、氣管、接頭、三聯件（油水分離器）、氣動油；

2、規模使用：螺桿式空壓機、儲氣罐、干燥機、氣管、接頭、三聯件（油水分離器）、氣動油；

自帶儲氣罐的空壓機、獨立儲氣罐、三聯件必須定時檢查放水（最多不超過5天一個周期），以保證氣源干燥，防止水氣過大使機器機內部生銹影響機器使用壽命。另外，三聯件油罐中的氣動油平時使用應不低于1/4容量，以保證氣動油能正常霧化到機器中起到潤滑清潔的作用。

規模使用氣動工具，主供氣管必須合理標準進行布線，常見為口字型多進氣聯結回路布線，以保障氣壓氣流量穩定。切忌使用直線到底式布線，這種布線方式極大可能導致越遠離進氣口的工位氣壓越低，機器能力不足，發揮不正常。

除小功率機器外，正常氣動工具使用時的穩定工作氣壓為0.65Mpa，瞬時壓降應不低于0.05Mpa；小功率機器除外，推薦使用內徑8mm氣管，大功率氣動扳手、風炮、氣鏟、風鎬等產品最少使用13mm內徑氣管。

二、氣動工具日常維護保養

使用風葉馬達類的氣動工具，不管價格多高，都需要添加氣動油保養，其重要性與汽車發動機離不開機油一樣。常見的加注氣動油方法如下：

1、自動加油：在各工位的氣管末端加裝三聯件（油水分離器），平時油罐中的氣動油不低于1/4容量，以保障氣動油能正常霧化到機器當中起到潤滑清潔的作用；

2、手動加油：機器持續使用時，標準每15分鐘加一次油，斷開氣源后，從進氣接頭處加注約5滴，大機器適當增加。另外機器使用前應先加油空轉幾秒后再使用，晚上下班前，應再次加注氣動油并空轉三秒后妥善放置機器；

不能讓氣動油碰到工件的環境，條件允許情況下，可自行對機器排氣口改裝，加裝一條延長線管，讓排出的氣動油和壓縮空氣遠離工位和工件，從而避免沾染到工件；

機器使用后放置標準：應先密封進氣口后再放置，避免環境粉塵由接頭進入機器內部，而造成故障。

擁有打擊組的氣動工具，工作量較大，使用頻繁時，常規情況下應每個月拆下打擊組模塊進行清潔并更換黃油。加黃油不能過多，避免打擊組無法正常運轉影響扭力輸出。

注意：對于超過機器能力范圍使用和不進行日常保養的機器，不在我司保修范圍內，但可進行有償維修服務。

相關鏈接：什么是氣動油？氣動工具為什么要加氣動油？

三、BOOXT波世特氣動工具購買前必要選型與服務承諾

1、購買前，除非您之前使用過相關型號的產品并認可其品質，可直接購買相關產品。不然，請一定先與我司技術人員或客服溝通，在詳細了解好工作場所，使用要求，現場作業環境等情況后，我們會根據實際情況推薦相對應的產品給您使用。BOOXT波世特品牌機器型號很多，面對的也是各類工業生產使用者，用途各異，工作時間有長有短，所以，機器須得對應使用，方可事半功倍。反之則極可能不好用不耐用；

2、條件允許且必要情況下，可與我們預約到現場了解作業生產實際情況或采用預先試機服務；

3、由我們推薦的產品，我們承諾：機器收到后三天內拿去試用，發現不合適的，機器沒拆過，外表不刮花，包裝及附件完整，不影響二次銷售的情況下，可以退貨退款。如非機器問題，或有任何疑問，請及時與我們聯系，我們將為您提供免費技術指導服務。

四、15天不滿意退貨服務說明

1、僅限咨詢并經過我司技術客服人員推薦購買的機器；

2、產品完好，未拆過、表面不刮花、包裝及附件完整不影響二次銷售的機器；

3、我司技術人員推薦試樣，并書面承諾忽略以上第2條款的機器。

BOOXT波世特氣動工具售后須知

氣動工具屬于工業品，與普通的消費品不同，自主選擇帶來麻煩的幾率會大很多。最直接的影響就是，一但選擇錯誤它將直接拖慢您的生產出貨期，甚至影響到產品品質！所以，購買前務必先與我司客服或技術人員溝通，將要求和車間使用情況告知我們，我們會根據您的需求結合我們線下豐富的行業經驗推薦適合實用的工具。

1、機器保修期和實際使用情況有關。購買前與技術人員溝通后，經過推薦的產品，客服或技術員會按實際情況給出免費保修期。下單前未與技術人員溝通，使用機器后出現損壞的，視為超出機器能力范圍作業，不在保修范圍內；

2、免費保修范圍不包括：易損耗部件、超出機器能力使用、不保養以及人為造成的損壞，但可提供有償維修服務；

3、保修期內維修費用：保修期內，因產品質量問題維修的，由我司承擔更換配件的成本和往返運費；其它問題需要維修的，我司會收取更換的配件成本，往返運費由買家承擔；

4、保修期過后維修費用：機器有問題可以發回我司有償維修，往返運費由買家承擔。維修過程中，我司會收取更換的配件成本和適當人工費。維修前，我們會先評估報價，需更換的配件將最大化使用原廠的，以保證機器維修后的性能。特殊情況，如需使用副廠配件替換的，我們會提前知會買家決定；

5、維修流程：收貨登記→排隊等待維修→維修部檢查并給出預報價→預報價告知用戶→用戶確認→維修部正式維修→維修完畢→維修部給出正式維修清單與價格告知用戶→用戶確認打款→機器返還給用戶

說明：預報價，即有償維修時，收到機器我司維修部檢查過后，會根據機器損壞情況給出大概的維修價格，用戶需要根據自身情況評估是否值得維修，得到確認后，我司維修部才開始正式拆機維修。但這過程中，不排除之前未檢查到的問題，如果需要更換在預報價清單外的部件，價格較高的，我司相關人員會及時與用戶溝通再次確認是否維修，直到最后維修完成。所以，這中間可能會有因硬性需要更換的部件，產生比預報價多一些的費用，實際維修價格以維修完成的最終正式價格為準。

6、維修時間：正常情況下，維修機器不訂配件不返廠的，會在72小時內返還買家（不含節假日）。

關于物流：為了貨物安全起見，小件，省內默認發信豐快遞，省外發德邦快遞；大件，省內外均發德邦物流。另有順豐、EMS可選，包郵的產品按實際補加運費。

BOOXT波世特全國服務熱線：400-830-1980
